Linię obsługuje zakład "Wola"

Poniedziałek, 1 września 2014 · dodano: 30.01.2015 | Komentarze 0

Marszałkowska - Wspólna - Chałubińskiego - Jana Pawła II - Chmielna - Złota - Żelazna - Pereca - Waliców - Grzybowska - Karolkowa - Wolska - Młynarska - Wolska - Karolkowa - Siedmiogrodzka - Skierniewicka - Płocka - Ludwiki - Bema - Kasprzaka - al. Prymasa Tysiąclecia - Aleje Jerozolimskie - Kopińska - Szczęśliwicka - Barska - pl. Narutowicza - Fitrowa - Łęczycka - Wawelska - Ondraszka - Pole Mokotowskie - Batorego - Waryńskiego - Skolimowska - Chocimska - Klonowa - Belwederska - Al. Ujazdowskie - al. Armii Ludowej - Sempołowskiej - al. Wyzwolenia - Nowowiejska - Waryńskiego - pl. Konstytucji - Koszykowa - Lwowska - Poznańska - Wilcza - Emilii Plater - Koszykowa - Piękna



Linię obsługuje
zakład Wola
R-1
Taki napis można zobaczyć od wielu lat na tylnej ścianie kabiny motorniczego w stu siedemdziesięciu ośmiu wagonach tramwajowych w Warszawie. Większość pasażerów nie zwraca na niego uwagi jadąc tramwajem. Zajezdnia tramwajowa na Woli trzy razy pojawiła się na blogu. Pierwszy raz było to 9 maja 2011 roku, gdy zaprezentowałem fragment zaplecza zajezdni. Druga okazja to 17 grudnia 2012 roku, gdy pisząc o skrzyżowaniu Wolskiej z Młynarską szerzej napisałem o zderzeniu tramwajów w "czarny czwartek" 3 września 1987 roku a także wspomniałem o zajezdni. Trzeci raz nawiązałem do zajezdni pisząc o budynku szkolnym zbudowanym dla dzieci tramwajarzy przy Rogalińskiej - 16 grudnia 2013 roku. Poniżej składy 123N-2140+2141 (FPS 2007); 105N2k/2000-2134+2135 (Konstal 2001); 123N-2142+2143 (FPS 2007) na torach tzw "czwartej zajezdni".

Linię obsługuje Zakład
Linię obsługuje Zakład "Wola" © oelka

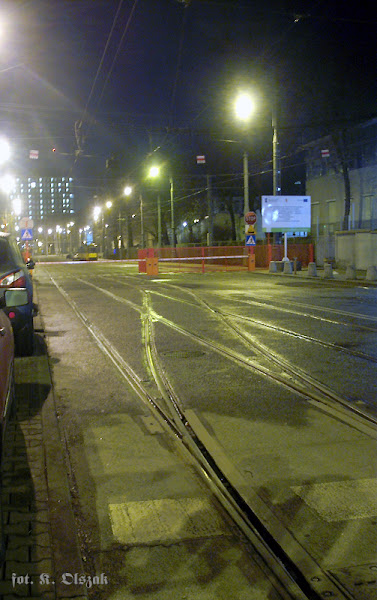

Zacznijmy od obecnego wyjazdu z zajezdni, czyli skrzyżowania Młynarskiej z Wolską.
Przyjęło się uważać, że okopy z 1818 roku były trwałymi granicami Warszawy aż do 1916 roku. Nie jest to prawda. W końcu XIX wieku przeprowadzono niewielkie korekty powiększające obszar miasta. W ten sposób również przyłączono do Warszawy część Woli i Czystego. W ten sposób w granicach Warszawy znalazł się teren "Cegielni we wsi Czyste". Gdyby nie patrzeć na zamieszczony nieco niżej plan tego obszaru na postawie mapy WIG z 1931 roku, gdzie widać jeszcze ślad wyrobiska mało mógłby podejrzewać, że spacerując lub jadąc Siedmiogrodzką znajduje się w miejscu gdzie był kiedyś wykopany pokaźny dół. W 1902 roku teren został nabyty przez władze Warszawy. Postanowiono ulokować tu kolejną po Muranowie i Mokotowie zajezdnię tramwajową. Już wcześniej w 1881 roku, po sąsiedzku miasto najpierw wydzierżawiło, a potem nabyło teren na potrzeby szpitala zakaźnego. Szpitalem zajmę się przy innej okazji. Dzisiaj popatrzmy się na zajezdnię. Na początek spojrzenie na ulice Młynarską.


Tramwaje na ten teren wkroczyły w roku 1903. Powstała wówczas zajezdnia tramwajów konnych. W 1905 roku rozpoczęła się budowa obiektów dla tramwajów elektrycznych. W latach 1906-7 zbudowano budynek dyrekcji gdyż dotychczasowa siedziba dyrekcji na Muranowie przy Sierakowskiej była zbyt ciasna. Znajdował się w głębi terenu po lewej stronie poza kadrem mojego zdjęcia. Obecnie w tym miejscu znajdują się zabudowania socjalne Zakładu Naprawy Tramwajów T-3. Dalej po tej samej stronie znajduje się częściowo zachowana, z oryginalną elewacją w stylu neogotyckim hala Warsztatów Głównych (obecnie funkcjonujących pod nazwą Zakładu Naprawy Tramwajów T-3. tu w 1907 roku składano z przywiezionych podzespołów, z fabryk w Norymberdze i Hamburgu oraz uruchamiano wagony późniejszego typu A. Dokładnie na przeciwko, na zdjęciu schowana za drzewami i stojącymi tramwajami znajduje się zajezdnia tramwajowa. Halę zajezdni nieco cofnięte od linii ulicy Młynarskiej nie są widoczne od strony ulicy Wolskiej. Widać bardzo dobrze natomiast od strony ulicy Siedmiogrodzkiej.



Początkowo powstały tu obiekty dla tramwajów konnych. W latach 1905-8 powstała neogotycka hala tzw. pierwszej zajezdni. Widoczna powyżej w głębi zdjęcia. Po 1913 roku dobudowano zaprojektowane w tym samym stylu hale drugiej (na środku zdjęcia) i trzeciej zajezdni (po lewej stronie zdjęcia). Budowę hal przerwała I wojna światowa. Gotowe były mury, brakowało dachów i wykończenia. Po jej zakończeniu ukończono inwestycję. W okresie przedwojennym teren zajmowany przez tramwaje był znacznie większy niż obecnie i dochodził niemal do ulicy Dworskiej (obecnie Kasprzaka). Na terenie za obecną Siedmiogrodzką mieściły się obiekty służb drogowych (torowych) tramwajów. Obecnie urzędują oni przy Obozowej i al. Prymasa Tysiąclecia. Pamiątką po tym są też gmachy szkoły dla dzieci tramwajarzy przy ulicy Rogalińskiej.


Na planie numerami oznaczone zostały:
  • 1 - Nieodbudowany po wojnie gmach dyrekcji.
  • 2 - Budynek socjalny Zajezdni "Wola"
  • 3 - Hale I, II i III zajezdni, oraz grupa torów (IV zajezdnia) z 1980 roku.
  • 4 - Zakład Naprawy Tramwajów.
  • 5 - Gmach szkoły przy Rogalińskiej.
  • 6 - Teren Szpitala Zakaźnego.
Zniszczona po Powstaniu Warszawskim zajezdnia została odbudowana w latach 1945-49. Niestety bez utrzymania dotychczasowej architektury hal. Przy budynku socjalno-administracyjnym zajezdni znajduje się kamień pamiątkowy ku czi ofiar które zginęły na terenie zajezdni w czasie II wojny światowej.



Jest to obecnie jedyna warszawska zajezdnia tramwajowa, gdzie hale II i III są podobnie jak w okresie międzywojennym halami czołowymi z wjazdem i wyjazdem tylko z jednej strony. Hala pierwsza podczas odbudowy została nieznacznie wydłużona i otrzymała wjazd od tyłu. Od 1951 roku tramwaje wjeżdżają na teren zajezdni od ulicy Skierniewickiej, natomiast na Młynarską pozostawiono tory wyjazdowe. Obecnie całość obiektów tramwajowych mieści się pomiędzy ulicami Skierniewicką, Siedmiogrodzką, Karolkową i Wolską. W roku 1980 dobudowano cztery nieprzelotowe tory od strony ulicy Siedmiogrodzkiej nazywane potocznie IV zajezdnią. Te właśnie tory widoczne są na pierwszym zdjęciu.
Pora przyjrzeć się taborowi, który stacjonował w zajezdni "Wola". Przez tę zajezdnię, jako jedyną w Warszawie przewinęły się chyba wszystkie typy wagonów użytkowane w Warszawie. Przed wojną były to wagony typów od A do H włącznie. Po wojnie oprócz wspomnianych również wagony K po powrocie z Berlina a także wrocławskie wagony L(max) i Lw. Już po wycofaniu z ruchu liniowego w latach 70. XX wieku w zajezdni na Woli znalazły swoje miejsce dwa zabytkowe wagony typów A-43 oraz C-257. 28 maja 1981 roku urządzono dla mojej klasy wycieczkę tramwajem po Warszawie. Oczywiście nie mogłem sobie odmówić tej przyjemności. Z pętli na placu Starynkiewicza zabrał nas wagon 13N, a potem na terenie wolskiej zajezdni odbyła się przesiadka do wagonu C-257 i dalsza podróż po mieście.


W późniejszym czasie wagony zabytkowe znalazły nowe miejsce w zajezdni "Mokotów". Tam też wykonane zostało zdjęcie wagonu C-257, podczas Dni Transportu Publicznego 21 września 2013 roku.
Zakład Wola był pierwszą warszawską zajezdnią eksploatującą w Warszawie wagony typu N. Obsługiwały one nowo otwartą 22 lipca 1949 roku trasę W-Z a szczególnie linię 26. Poniżej wagon N-674 podczas obsługi linii T na ulicy Ząbkowskiej w roku 1998, gdy zbliża się do ulicy Targowej.


Obecnie żaden tramwaj na Ząbkowską już nie wjedzie.Ulica została wyremontowana w 2000 roku, lecz kosztem likwidacji wyjazdu z zajezdni Praga, o czym pisałem również 15 września 2012 roku.
Wagon N-674" nie jest historycznie wagonem związanym z Warszawą. Jest to faktycznie druga obsada tego numeru. Został wyprodukowany w 1951 roku dla WPK Katowice, gdzie kursował liniowo z numerem 927. Od 1966 roku służył jako nauka jazdy, a w latach 1991-96 był wagonem gospodarczym. Ze względu na zachowanie wielu oryginalnych szczegółów został zakupiony przez Tramwaje Warszawskie i odbudowany w warsztatach MPK w Krakowie do obecnego stanu. Oryginalny wagon N-674 przybył do Warszawy w 1952 roku, a w 1967 roku wraz z dostawami wagonów 13N został przekazany do Krakowa, gdzie kursował z numerem taborowym 192.
Pierwsze wagony 13N, jakie dotarły do Warszawy czyli 13N-503 i 504 przez krótki czas stacjonowały na Woli. Potem zostały przesłane na Mokotów. Na Woli wagony 13N pojawiły się już liniowo w 1962 roku. Wola była pierwszą zajezdnią z której wycofano wagony tego typu. Za sprawą dostaw wagonów 105N i 105Na stało się to 31 grudnia 1986 roku. Poniżej zaś zdjęcie wagonu 13N-795 na ulicy Staszica 14 grudnia 1996 roku, podczas przejazdu specjalnego do Zakładu Torowo-Budowlanego przy ulicy Obozowej.


Obecnie na Staszica tramwaje już nie wjeżdżają. Pętla uliczna na Górczewskiej i Staszica przez wiele lat zapewniała dojazd do zajezdni dla tramwajów od strony trasy w ciągu ulic Młynarskiej - Obozowej. Została zlikwidowana po zbudowaniu bezpośredniego skrętu z Młynarskiej w Wolską.
Wiosną 1974 roku na próbę do zajezdni na Woli trafiły dwa z trzech prototypów wagonów typu 105N. Po zakończeniu prób powróciły do producenta. Nie od razu też oznaczało to dostawę nowych wagonów do Warszawy. Pierwsze wagony z produkcji seryjnej trafiły do innych miast. Pierwszym były Katowice, potem Poznań, Kraków, Wrocław, Gdańsk, Szczecin i Częstochowa.
Do Warszawy pierwsze wagony typu 105N trafiły we wrześniu 1975 roku. Pierwsze dwa wagony otrzymały numery 1000 oraz 1001. Poniżej wagon 105N-1000 po przywróceniu mu wyglądu zbliżonego do oryginalnego, czego dokonano na jesieni 2014 roku.


Dostawa wagonów 105N obejmowała 100 sztuk i zakończyła się wiosną 1976 roku. Na kolejną dostawę nowych wagonów Warszawa musiała czekać znów kilka lat. Pierwszeństwo miały w tym czasie inne miasta ze zacznie starszym od Warszawy taborem.
Pierwsze wagony zmodernizowanej wersji 105Na trafiły w 1979 roku do Poznania. Warszawa otrzymała pierwsze wagony 105Na w wyniku przeprowadzenia w Konstalu, w Chorozwie naprawy głównej wagonów 1014, 1053, 1077 i 1079 w roku 1982. Fabrycznie nowe wagony 105Na trafiły do Warszawy i wolskiej zajezdni w 1984 roku. Poniżej pierwszy skład wagonów 105Na-1100+1101.


Wagon 105Na-1100 posiada też wzmocniony odgarniacz na czole. Takie odgarniacze w wagonach 13N i z rodziny 105N w Warszawie zaczęto montować w wybranych składach w efekcie doświadczeń z tzw. "zimy stulecia" na przełomie lat 1978/79.
Z grupy wagonów 105Na warto wymienić skład 105Na-1128+1129, który na początku eksploatacji pomalowany w jubileuszowe szlaczki. Na liście produkcyjnej wagon 1128 miał numer fabryczny 1999, a 1129 numer 2000. Przy okazji przysłano też dwa wagony tyrystorowe typu 106N o numerach fabrycznych oraz równocześnie taborowych 2001 i 2002, również odpowiednio ozdobione przez producenta. Nie były to pierwsze wagony tyrystorowe na Woli. Wcześniej bo od 1977 roku w Warszawie w zakładzie Mokotów, a potem od 1979 roku w zakładzie Wola stacjonowały dwa starsze wagony tyrystorowe 106N, które do roku 1985 były własnością Instytutu Elektrotechniki z Międzylesia. W tym czasie na pudłach widniały numery taborowe 1 i 2 (od 1985 roku po przekazaniu do MZK odpowiednio 2003 i 2004). Zewnętrznie były identyczne z wagonami 105N. Jedynie wagon 1 wyróżniał się białym kolorem dolnego fartucha. Wszystkie wagony 106N były awaryjne i zostały z czasem przebudowane na oporowe wagony typu 105Na. W 1987 roku pojawił się kolejny wagon 106N-2005, który również znalazł swoje miejsce w wolskiej zajezdni. Poza wagonami tyrystorowymi 106N, na Woli stacjonowały też tyrystorowe wagony 105NT-2006+2007 zbudowane według projektu krakowskiego MPK i AGH, oraz 106Na-2008+2009.
W 1986 roku zakończyła się wymiana taboru na Woli. Od tego czasu nowe wagony przysyłano do innych zajezdni. Do roku 1993 wszystkie wolskie wagony 105N zostały przebudowane na 105Na. Niektóre jak np. 105N-1006 po naprawie w Konstalu wróciły wróciły jako fabrycznie nowe wagony 105Na. Oryginalny 1006 trafił natomiast po odbudowie do wrocławskiego MPK jako 105Na-2276. Natomiast warszawski 1006 jest obecnie przebudowany na wagon służący do imprez okolicznościowych. Po przebudowie prezentowałem wagon 105N/Na-1006 19 maja 2013 roku. Wagony 105N podczas przebudów prowadzony zarówno przez Konstal, jak również przez Zakład Naprawy Tramwajów T-3 zostały pod każdym względem ujednolicone z wagonami 105Na.
Warto dodać, że w 2015 roku wraz z dostawami z Pesy wagonów 128N i 134N mają być skreślone ze stanu wagony 105Na z lat 1984-86. A więc o zakresie numeracji z przedziału 1100-1191, ewentualnie nowsze w zależności od stanu technicznego i przebiegu. Obecnie po różnych wymianach taboru pomiędzy zajezdniami, na Woli nie ma żadnego z oryginalnych wagonów 105Na.
Prezentowałem już na blogu pierwszy polski wagon tramwajowy z niską podłogą typu 112N - było to 6 stycznia 2013 roku. Kolejne wagony z Chorzowa typu 114N trafiły do Gdańska. Do Warszawy dotarły natomiast w marcu 1998 roku wagony: 116N-3002 oraz 116Na-3003 i 3004. Pierwszy z nich znalazł swoje miejsce w zajezdni na Woli. Poniżej wagon 116N-3002 w kwietniu 1998 roku gdy na pętli przy Toruńskiej szykuje się do obsługi linii 25.


Ciekawostką była historia tego zdjęcia. Wagon udało się złapać przypadkowo właśnie koło zajezdni na Woli, gdy wyjeżdżał z zajezdni. Jednak dojazd na Bródno był nieco bardziej skomplikowany niż zazwyczaj. Ze względu na jakieś zdarzenie drogowe na Trasie W-Z, pojechaliśmy wówczas objazdem przez al. Jana Pawła II i Most Gdański. Była to okazja do skorzystania ze skrętu z al. Solidarności w al. Jana Pawła II, gdzie liniowo nie skręca żaden tramwaj.
W 2005 roku wagon został eksperymentalnie wyposażony w baterię akumulatorów, przez co zmieniono nieco układ wnętrza. Chodziło o przetestowanie sytuacji, gdy trasę tramwajową nie można wyposażyć w sieć trakcyjną. W tym czasie rozważano bowiem pomysł zbudowania a może odbudowy trasy tramwajowej w ciągu Nowego Światu i Krakowskiego Przedmieścia, jednak budowie sieci trakcyjnej na tych ulicach sprzeciwiał się konserwator zabytków. Próby z różnym skutkiem trwały do 2008 roku. Wówczas usunięto zespół baterii. Po remoncie w 2011 roku został przemalowany w obecny schemat malowania, przebudowano też układ elektryczny montując hiperkondensatory pozwalające na przejazd wagonu bez zasilania około 300 metrów.
116N-3002 był przez wiele lat jedynym wagonem z niską podłogą w zajezdni na Woli. Od 2010 roku oprócz tego wagonu na stanie zajezdni są też wagony 120Na "Swing" z Pesy.
Stacjonujące obecnie na Woli wagony 105N2k/2000 pochodzące z Chorzowa, oraz wyprodukowane w Fabryce Pojazdów Szynowych w Poznaniu (Cegielski) wagony 123N zaprezentowały się na tytułowym zdjęciu.
Na Woli znalazły się też składy z różnymi modyfikacjami oznaczonymi jako 105N-MW oraz 105N-MWAs. Obecnie wszystkie te wagony oraz wybrane 105N2k przy okazji napraw są modernizowane do nowego standardu opracowanego przez Centralne Laboratorium Energoelektroniczne TW. Wagony po modernizacji są oznaczone jako 105Ni. Poniżej skład 105Ni (ex 105N2k) 2038 i 2039.


Na Woli stacjonują dwa wagony gospodarcze. Jako transportowy 13N-402 po odpowiedniej przebudowie, oraz dawny wagon wieżowy, a obecnie przetokowy w na terenie zajezdni o numerze 2002 zbudowany na bazie wagonu K-450.
Skoro już poruszyłem temat wagonów wieżowych warto wspomnieć inny wagon gospodarczy  z tej grupy. Na Woli przez wiele lat stacjonował wagon wieżowy do prac montażowych przy sieci trakcyjnej, zbudowany w 1928 roku, w znajdujących się po sąsiedzku Warsztatach Głównych (obecnie Zakład Naprawy Tramwajów) - wagon wieżowy o numerze 2001.



Pamiętam go w przy pracy w roku 1985, gdy oddawano do ruchu objazdowe torowisko w ciągu Marszałkowskiej, gdy wymieniano izolację przejścia podziemnego i Tunelu Średnicowego. W końcu lat 80. XX wieku po awarii został odstawiony. Z wycofanego wagonu 13N-23 w latach 1987-89 zbudowano kolejny wagon wieżowy, który do czasu przeniesienia się Zakładu Urządzeń Elektrycznych T1 na Obozową stacjonował w garażu należącym do T1 na Woli. Zabudowania te widać w tle za wagonem 2001. Zabytkowy wagon wieżowy przez kilka stał na bruku (powyższe zdjęcie pochodzi z kwietnia 1996 roku), po czym udało się go zabezpieczyć w hali zajezdni "Żoliborz", gdzie czeka na odbudowę.
Począwszy od końca lat 90. XX wieku producenci tabor zrezygnowali z transportu wagonów tramwajowych koleją. Poza nielicznymi wyjątkami zdecydowana większość nowych wagonów tramwajowych dociera do Warszawy transportem drogowym na Młynarską. Poniżej zdjęcie z 18 lipca 1999 roku. Zapewne zakończono rozładunek kolejnego wagonu 116Na/1, po przyjeździe z Chorzowa.


Z dostępnych danych wynika, że mógł wówczas przybyć do Warszawy wagon 116Na/1-3018 lub 3019, które w tamtym okresie czasu były wpisywane na stan TW. Oba te wagony stacjonują w innych zajezdniach. Najnowsze dostawy jakie dotarły już nie z Chorzowa, lecz z Bydgoszczy to wagony 128N "Jazz" z Bydgoszczy. W chwili gdy powstaje ten wpis w Warszawie są dwa wagony 3601 oraz 3602, który dotarł do Warszawy kilka dni temu. Wagon 128N-3601 nie jest wpisany na stan TW i cały czas przechodzi testy. Aktualnie stacjonuje na Woli.


Powyżej jeden z pierwszych dni jazdy z pasażerami - 24 listopada 2014 roku, gdy podąża na Mokotów na linii 10, jako brygada 4. Jeśli bez żadnych awarii przejeździ 5000 km będzie mógł zostać wpisany na stan Tramwajów Warszawskich. Wagon 12N-3602 różni się czerwoną, gładką osłoną dachu i żółtymi zderzakami na czołach wagonów. Wola ze względu na dużą ilość nieprzelotowych torów może być bardzo dobrym miejscem do stacjonowania wagonów dwukierunkowych takich jak 120Na Duo, czy 128N. Jak będzie pokaże przyszłość.
